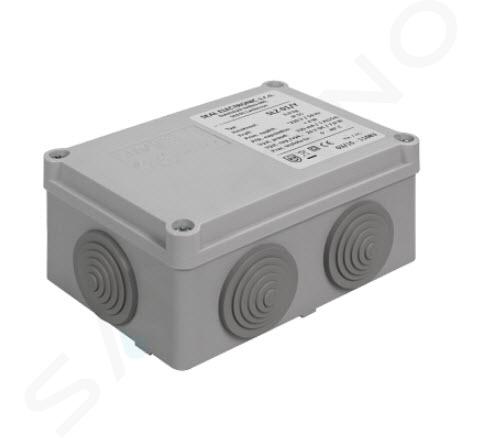

Sanela Sources d’alimentation - Source d'alimentation 230V AC/24V CC, 5 vannes SLZ 01Y

Source d’alimentation pour l’alimentation des équipements techniques sanitaires

Caractéristiques

• les sources d’alimentation sont conçues pour l’alimentation des produits sanitaires SANELA (à l’exception des produits à alimentation par piles et des produits à alimentation intégrée)

Données techniques

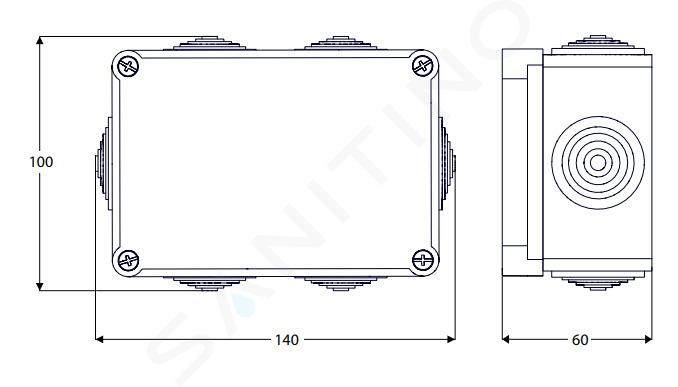

• dimensions mécaniques : env. 140x100x60 mm
• tension d’alimentation 230V AC/50Hz
• tension de sortie stable 24V DC
• protection IP 55
• alimentation des robinets de lavabo et des douches max. 5 vannes
• alimentation des systèmes de rinçage des urinoirs max. 5 vannes
• alimentation SLW 01NK : max 5 vannes
• alimentation SLW 02xx : 2 x servo

 Comprend

• source d’alimentation 230V AC/24V CC

Conseil pour le montage

• le montage de l’installation électrique doit être conforme aux normes et seules des personnes habilitées sont autorisées à l’exécuter
• les sources d’alimentation peuvent être montées en surface, éventuellement encastrées pour être hors de portée des visiteurs (par ex. dans un faux-plafond, derrière une porte, etc.)
• l’alimentation électrique doit être assurée par un fil CYKY 2C x 1,5, pour une tension de 24 V CC fil CYKY 2A x 1,5 (max.. 40 m)
• la sortie de la source intégrée se fait avec un double fil qui doit être connecté aux bornes du système électronique, le câble d’alimentation de 230 V/50 Hz arrive dans le boîtier de montage par un manchon
• sur les modèles avec source intégrée (avec index de réf. Z), il est impératif de vérifier le bon fonctionnement, puis de rendre parfaitement étanche l’ensemble du contour avec un joint sanitaire pour être sûr que l’eau ne puisse pas pénétrer dans l’espace où se trouve le transformateur
