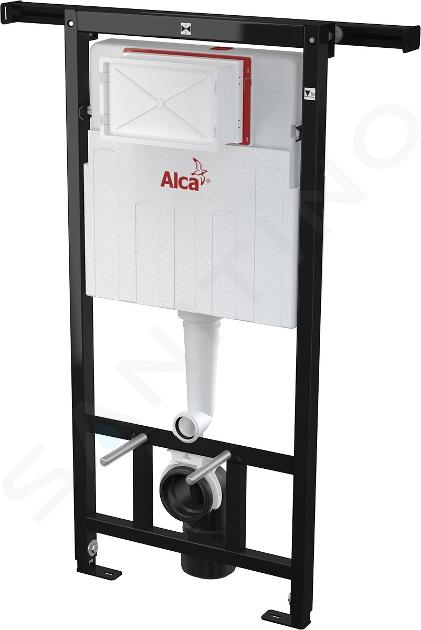

Alcadrain Inbouwreservoirs - Bâti-support, module de base avec réservoir de chasse d'eau AM102/1120

Bâti-support pour l'installation à sec, en particulier dans la rénovation des blocs sanitaires

• Rallonges d'ancrage réglables avec frein sur plage de 0-200 mm
• Nivellement et repères centrales marqués visiblement sur le réservoir
• Mécanisme coulissant du support du vidange dans huit positions à une distance de 0-93 mm
• Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
• La charge est transférée aux parois latérales par une poutre d'écartement réglable de 830 à 1200 mm.
• Le système installé est recouvert de plaques de plâtre et aucun élément de renforcement ou d'ancrage supplémentaire n'est nécessaire
• La construction de l'isolation en polystyrène empêche la formation de rosée à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment.
• Préparation pour raccorder un support avec transition DG1/2" pour des bidets et des douchettes
• Double rinçage réglable indépendamment avec réserve d'hygiène
• Option de rinçage à distance ou par capteur intégré
• Compatible avec toutes les plaques de déclenchement Alcadrain
• Le réservoir est fait d'une seule pièce, ce qui garantit une étanchéité à 100%
• Arrivée de l’eau par l’arrière / par le haut au centre
• Montage sans outil
• Le couvercle du trou de service simplifie l'installation et empêche la pénétration de l'humidité et de la saleté
• Profondeur de montage réglable, de 20 à 95 mm
• Profondeur de montage 125 mm
• Matériau de la structure porteuse : métal revêtu de couleur en poudre

Usage

• Pour toilettes suspendues
• Pour la reconstruction des blocs sanitaires
• Pour une installation entre deux murs
• Pour l'installation dans des bâtiments en bois
• Pour une épaisseur de plancher de 0-200 mm
• Pour montage de WC suspendu avec entraxe de 180 mm ou de 230 mm

Paramètres techniques

• Raccordement d'eau par l'arrière ou par le haut via des trous de montage G1/2 "
• Pression d’eau fonctionnelle 0,05-0,8 MPa
• Pression d'eau recommandée 0,3-0,5 MPa
• Grande chasse d’eau 6-9 l
• Petite chasse d’eau 2,5-3,5l
• Grande chasse d'eau standard 6 l
• Petite chasse d'eau standard 3 l
• Réserve hygiénique 3 l
• Volume d'eau dans le réservoir 9 l
• Essai de charge 400 kg

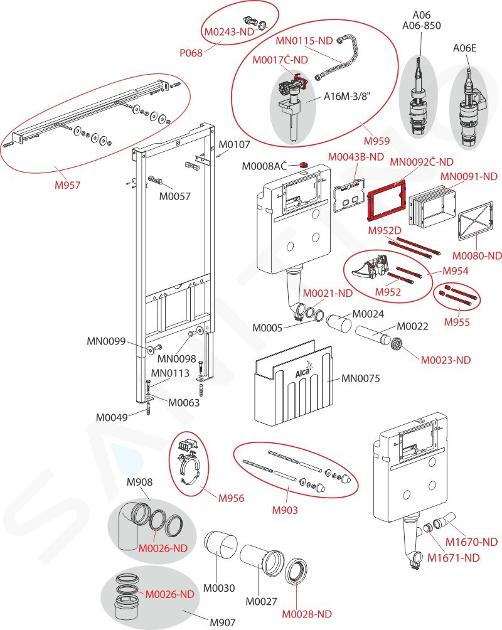

Inclus : réservoir avec raccords de remplissage et de vidange, cadre autoportant avec barre d'écartement pour l'ancrage entre les murs 830-1200 mm, raccord 1/2" pour le raccordement à l'eau avec vanne d'angle Schell 1/2" - 3/8" intégrée, kit de fixation (vis Ø8x60 - 4 pcs, cheville Ø12 - 4 pcs, vis de mécanisme 2 pcs), matériel de fixation pour la fixation de la cuvette (tige filetée M12 - 2 pcs, rondelles - 4 pcs, capuchon - 2 pièces, écrou - 2 pièces, protecteur de filetage - 2 pièces), coude d'évacuation HT90/110 en polyéthylène (PE-HD), joint d'entrée, sortie en polypropylène, insert de connexion, joint d'évacuation, cavalier en polypropylène, joint de cavalier, jeu de capuchons d'installation pour protéger les trous de connexion pendant l'installation du système, couvercle de trou de service en deux parties, facilement découpable.

image non contractuelle
