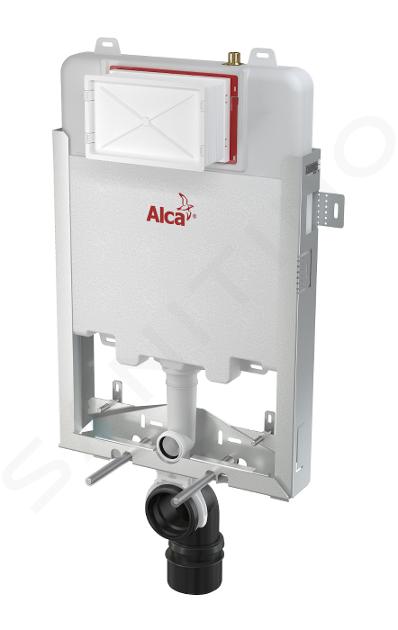

Alcadrain Inbouwreservoirs - Bâti-support Renovmodul Slim à encastrer AM1115/1000

Bâti-support Renovmodul Slim à encastrer

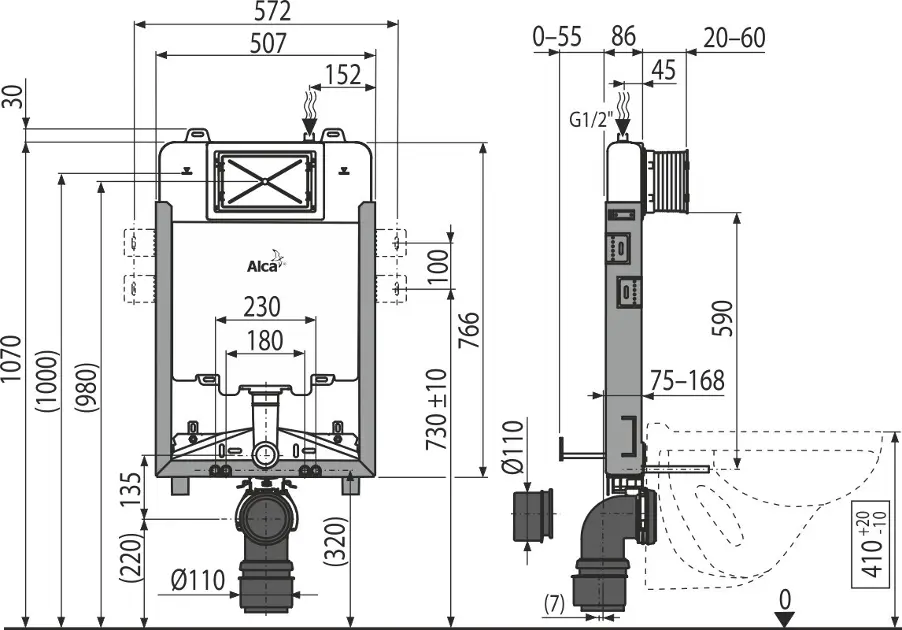

• dimensions : 1086 x 528 x 145 mm
• Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
• Mécanisme coulissant du support du vidange dans huit positions à une distance de 0-93 mm
• La solution technique permet l'ancrage sur une surface inégale découpée dans le mur sans qu'il soit nécessaire d'aligner le mur arrière dans une plage de 50 mm
• La construction de l'isolation en polystyrène empêche la formation de rosée à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment.
• Double rinçage réglable indépendamment avec réserve d'hygiène
• Compatible avec toutes les plaques de déclenchement Alcadrainà l'exception des boutons de détection
• Montage sans outil
• arrivée d'eau par l'arrière/le centre supérieur. Le réservoir est constitué d'une seule pièce, ce qui garantit une étanchéité à 100 %.
• Le couvercle du trou de service simplifie l'installation et empêche la pénétration de l'humidité et de la saleté
• hauteur de montage : 1070 mm
• Profondeur de montage réglable de 20 à 60 mm
• profondeur de construction 86 mm, avec coude d'évacuation 125 mm
• Matériau du support : métal galvanisé

Usage

• Pour toilettes suspendues
• Pour des structures en maçonnerie massives et au mur porteur - procédé humide
• profondeur de construction seulement 86 m
• Convient pour reconstructions
• Pour montage de WC suspendu avec entraxe de 180 mm ou de 230 mm

Paramètres techniques

• Raccordement d'eau par l'arrière ou par le haut via des trous de montage G1/2 "
• Pression d’eau fonctionnelle 0,05-0,8 MPa
• Pression d'eau recommandée 0,3-0,5 MPa
• Grande chasse d'eau standard 6 l
• Petite chasse d'eau standard 3 l
• Réserve hygiénique 3 l
• Volume d'eau dans le réservoir 9 l
• Essai de charge 400 kg

Inclus dans l'emballage : réservoir avec raccords de remplissage et de vidange, cadre galvanisé y compris la structure de support, raccord 1/2" pour le raccordement à l'eau avec vanne d'angle Schell 1/2" - 3/8" intégrée, vis de mécanisme 2 pièces, kit de fixation : vis Ø8x60 - 4 pièces, cheville Ø12 - 4 pièces, matériel de fixation pour la fixation de la cuvette de la toilette : tige filetée M12 - 2 pièces, rondelles - 4 pièces, capuchon - 2 pièces, écrou - 2 pièces, protecteur de filets - 2 pièces, coude d'évacuation HT90/110 polyéthylène, PE-HD, joint d'entrée, embout en polypropylène, insert de connexion, joint d'évacuation, cavalier en polypropylène, joint de cavalier, jeu de capuchons d'installation pour la protection des trous de connexion lors de l'installation du système, couvercle de trou de service en deux parties, facilement raccourci.
