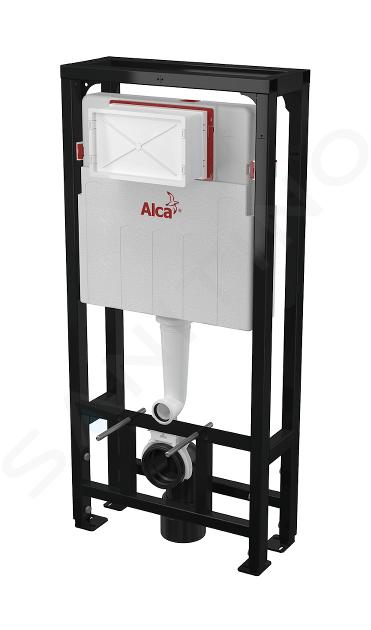

Alcadrain Inbouwreservoirs - Bâti-support Solomodul, pour l'installation dans l'espace AM116/1120

Bâti-support Solomodul, pour l'installation à sec, dans l'espace

• Nivellement et repères centrales marqués visiblement sur le réservoir
• Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
• Mécanisme coulissant du support du vidange dans huit positions à une distance de 0-45 mm
• La construction de cadre permet un ancrage sur une cloison en plaques de plâtre suffisamment porteuse séparée ou devant un mur porteur
• Le système installé est recouvert de plaques de plâtre et aucun élément de renforcement ou d'ancrage supplémentaire n'est nécessaire
• La construction de l'isolation en polystyrène empêche la formation de rosée à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment.
• Préparation pour raccorder un support avec transition DG1/2" pour des bidets et des douchettes
• Double rinçage réglable indépendamment avec réserve d'hygiène
• Option de rinçage à distance ou par capteur intégré
• Compatible avec toutes les plaques de déclenchement Alcadrain
• Montage sans outil
• Arrivée de l’eau par l’arrière / par le haut au centre
• Le réservoir est fait d'une seule pièce, ce qui garantit une étanchéité à 100%
• Le couvercle du trou de service simplifie l'installation et empêche la pénétration de l'humidité et de la saleté
• Profondeur de montage réglable, de 20 à 95 mm
• Profondeur de montage 125 mm
• Matériau de la structure porteuse : métal revêtu de couleur en poudre

Usage

• Pour toilettes suspendues
• Pour montage devant un mur porteur ou dans une structure en plaques de plâtre
• Pour une épaisseur de plancher de 0-150 mm
• Pour montage de WC suspendu avec entraxe de 180 mm ou de 230 mm

L’ensemble comprend :

• Réservoir avec raccords de remplissage et de vidange
• Cadre autoportant
• Raccord 1/2 "pour le raccordement à l'eau avec vanne d'angle intégrée Schell 1/2" -3/8 "
• Vis de mécanisme 2 pcs
• Kit de fixation : vis Ø8x60 - 4 pcs, cheville Ø12 - 4 pcs
• Kit de fixation pour la cuvette : tige filetée M12 - 2 pcs, rondelles - 4 pcs, couvercle - 2 pcs, écrous - 2 pcs, protecteur de filetage - 2 pcs
• entretoises de connexion du cadre 2 pièces, vis 6 pièces
• Coude de vidage HT 110 polyéthylène, PE-HD
• Joint d'entrée, presse-étoupe en polypropylène, coude côtelée
• Joint de vidage, raccord en polypropylène, joint de raccord
• Un jeu de caches d'installation pour protéger les trous de connexion lors de l'installation du système
• Couvercle de trou de service en deux parties, facilement raccourci

Paramètres techniques

• Raccordement d'eau par l'arrière ou par le haut via des trous de montage G1/2 "
• Pression d’eau fonctionnelle 0,05-0,8 MPa
• Pression d'eau recommandée 0,3-0,5 MPa
• Grande chasse d’eau 6-9 l
• Petite chasse d’eau 2,5-3,5 l
• Grande chasse d'eau standard 6 l
• Petite chasse d'eau standard 3 l
• Réserve hygiénique 3 l
• Volume d'eau dans le réservoir 9 l
• Essai de charge 400 kg
